除氧器乏汽回收装置配套方案

一.概述

现装配高压除氧器2台配置一台型号CFH-40乏汽回收装置。

相关参数如下:

1. 除氧器出力：120t/h    工作压力：0.17MPa   工作温度：130℃

2. 除氧器出力：90t/h    工作压力：0.17MPa   工作温度：130℃

除氧器排汽口规格：暂不确定，除氧器排汽方式：无乏汽回收、直接排空。

电厂技术人员在除氧器正常运行中，发现设备排汽损失较大,且对周边环境产生一定的噪音污染，因此希望能给除氧器增设乏汽回收装置，以解决能源浪费和环境污染问题。

二.除氧器乏汽回收装置简介:

在不影响除氧器设备正常运行的情况下，利用除氧器顶部排汽口排出的蒸汽作为热源，通过乏汽回收装置来加热待进入除氧器的补给水，使其温度提升后进入除氧器，达到降低除氧器耗气量、降低除氧器淋水密度，改善除氧器运行遥遥，同时减少疏水扩容器热损失，达到节能减排，提高生产经济效益的目的。

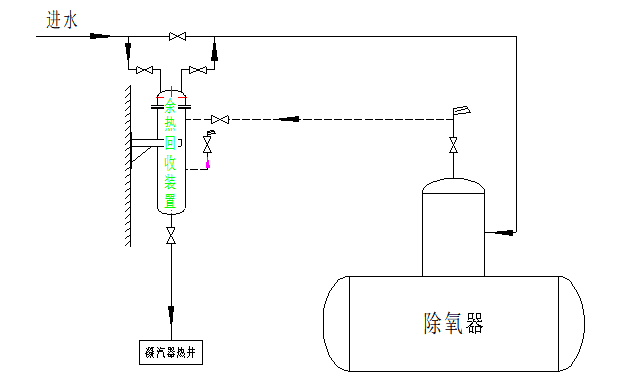

表面式流程：

※ 安装说明：

位置：余热回收装置位于除氧器旁的适当位置立式悬挂安装于墙面。

管路连接：1.余汽回收装置应与原排气管并连，其接入排气管二次门前；2.余热回收装置进水口与除盐水管路连接，出水口连接至除氧器塔头的除盐水进水口；3.经装置冷却后的不凝结气体由排汽口排出，凝结后的疏水排至疏水箱。

调试：余热回收装置安装完毕后，遥遥水后进汽。进汽量由除氧器塔头顶部排氧门进行调整，以遥遥除氧器出水含氧量达标为准。进水量由除氧器热力系统根据补水量的需求自动调整。

※ 编制相关标准：

GB/T151-2014《热交换器》

能源部709号文《电站压力式除氧器安全技术规定》

DL543-94《电厂用水处理设备质量验收标准》

DL5011-92《电力建设施工及验收技术规范〈汽轮机机组编〉》

三.常规参数计算

除氧器排汽焓:H″=2754.5KJ/Kg 除氧器排汽比容V″=1.4662m³/Kg

收能器出水为80℃时焓:H′=334.92KJ/Kg

水的比热容:4.186KJ/Kg.℃  冷却水温度：20～26℃（暂按25℃计算）

1.除氧器排汽量计算:（按高压除氧器排汽率3‰进行参考计算）

210000Kg/h×3‰=630 Kg/h

2.除氧器乏汽回收装置耗冷却水量计算:

[630Kg/h×(2754.5-334.92)KJ/Kg]÷[4.186KJ/Kg×(80-25)℃]=6.62t/h

四.安装注意事项：

除氧器乏汽回收装置可以安装在工作平台上。安装时各管道的连接一定要严密无泄露。乏汽回收装置可以根据现场需求来做成立式或者卧式形式。

五.综述

除氧器安装上由我公司设计生产的乏汽回收装置以后，经济效益可观，遥遥收能器后，能遥遥消除除氧器排汽噪音，在安装方面，占地小，系统简单，现场布置是可行的。
